YW型不鏽鋼液下式排汙泵
YW液下式排汙泵為立式液下式結構，工作時泵體浸在水中，液下深度可達0.5～5m,並采用獨特的單葉片或雙葉片葉輪結構,能有效通過泵口徑5倍的纖維物質及直徑為口徑50%的固體顆粒。產品執行JB/T6525-92《離心式汙水泵的技術條件》標準。
產品概述
YW液下式排汙泵為立式液下式結構，工作時泵體浸在水中，液下深度可達0.5～5m,並采用獨特的單葉片或雙葉片葉輪結構,能有效通過泵口徑5倍的纖維物質及直徑為口徑50%的固體顆粒。產品執行JB/T6525-92《離心式汙水泵的技術條件》標準。

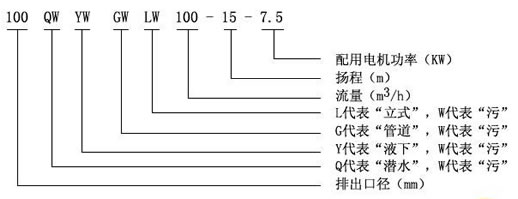

型號意義
.jpg "YW型液下式無堵塞排汙泵型號意義")
產品特點
1、可變的液位安裝深度：機組為立式液下式結構，可根據用戶的要求采用不同的液下安裝深度，使用極為方便。
2、單管或雙管安裝：本型泵根據用戶要求選擇不同的安裝方式;可選擇單管或雙管安裝。
3、降低維修成本：采用新材料製作而成的機械密封，及優質的軸承，大大提高了密封的安全性和機組的可靠性。
4、過流能力強：特殊的葉輪防堵設計，確保了運行高效且無堵塞。
工作條件
流量：2～850 m3/h
揚程範圍：3～45m
額定轉速n：1450～2900r/min
介質溫度：－15℃～+60℃
介質密度：≤1.3×103kg/m3
介質PH值：5～9
係統高工作壓力：≤0.6Mpa
結構圖
| 序號 | 部件名稱 | 序號 | 部件名稱 |
|
| 1 | 電機 | 5 | 主軸 | |
| 2 | 聯軸器 | 6 | 機械密封 | |
| 3 | 電機支架 | 7 | 泵體 | |
| 4 | 出水管 | 8 | 葉輪 |
產品用途
企業單位廢水排放。城市汙水處理廠排放係統。地鐵、地下室、人防係統排水站。醫院、賓館、高層建築汙水排放。住宅區的汙水排水站。市政工程，建築工地中稀泥漿的排放。自來水廠的給水裝置。YW液下排汙泵養殖場汙水排放及農村農田灌溉。YW液下排汙泵勘探礦山及水處理設備配套。代替肩挑人擔，吸送河泥。YW液下排汙泵使用條件水溫≤ 60℃，液體PH值為4～10。
性能參數
|
序號
|
型 號
|
口 徑
|
流 量（m3/h）
|
揚 程
|
轉 速（r/min）
|
功 率
|
效 率（%）
|
水泵電器控製器
|
自動耦合器配wq
|
| 1 |
25yw8-22-1.1
|
25
|
8
|
22
|
2825
|
1.1
|
38.1
|
qzd-1.1
|
/
|
| 2 |
32yw12-15-1.1
|
32
|
12
|
15
|
2825
|
1.1
|
40
|
qzd-1.1
|
/
|
| 3 |
40yw15-15-1.5
|
40
|
15
|
15
|
2840
|
1.5
|
45.1
|
qzd-1.5
|
40
|
| 4 |
40yw15-30-2.2
|
40
|
15
|
30
|
2840
|
2.2
|
18
|
qzd-2.2
|
40
|
| 5 |
50yw20-7-0.75
|
50
|
20
|
7
|
1390
|
0.75
|
54
|
qzd-0.75
|
40
|
| 6 |
50yw10-10-0.75
|
50
|
10
|
10
|
1390
|
0.75
|
56
|
qzd-0.75
|
50
|
| 7 |
50yw20-15-1.5
|
50
|
20
|
15
|
2840
|
1.5
|
55
|
qzd-1.5
|
50
|
| 8 |
50yw15-25-2.2
|
50
|
15
|
25
|
2840
|
2.2
|
56
|
qzd-2.2
|
50
|
| 9 |
50yw18-30-3
|
50
|
18
|
30
|
2880
|
3.0
|
58
|
qzd-3.0
|
50
|
| 10 |
50yw25-32-5.5
|
50
|
25
|
32
|
2900
|
5.5
|
53
|
qzd-5.5
|
50
|
| 11 |
50yw20-40-7.5
|
50
|
20
|
40
|
2900
|
7.5
|
55
|
qzd-7.5
|
50
|
| 12 |
65yw25-15-2.2
|
65
|
25
|
15
|
2840
|
2.2
|
52
|
qzd-2.2
|
50
|
| 13 |
65yw37-13-3
|
65
|
37
|
13
|
2880
|
3.0
|
55
|
qzd-3.0
|
65
|
| 14 |
65yw25-30-4
|
65
|
25
|
30
|
2890
|
4.0
|
58
|
qzd-4.0
|
65
|
| 15 |
65yw30-40-7.5
|
65
|
30
|
40
|
2900
|
7.5
|
56
|
qzd-7.5
|
65
|
| 16 |
65yw35-50-11
|
65
|
35
|
50
|
2930
|
11
|
60
|
qzd-11
|
65
|
| 17 |
65yw35-60-15
|
65
|
35
|
60
|
2930
|
15
|
63
|
qzd-15
|
65
|
| 18 |
80yw40-7-2.2
|
80
|
40
|
7
|
1420
|
2.2
|
52
|
qzd-2.2
|
65
|
| 19 |
80yw43-13-3
|
80
|
43
|
13
|
2880
|
3.0
|
50
|
qzd-3.0
|
80
|
| 20 |
80yw40-15-4
|
80
|
40
|
15
|
2890
|
4.0
|
57
|
qzd-4.0
|
80
|
| 21 |
80yw65-25-7.5
|
80
|
65
|
25
|
2900
|
7.5
|
56
|
qzd-7.5
|
80
|
| 22 |
100yw80-10-4
|
100
|
80
|
10
|
1440
|
4.0
|
62
|
qzd-4.0
|
80
|
| 23 |
100yw110-10-5.5
|
100
|
110
|
10
|
1440
|
5.5
|
66
|
qzd-5.5
|
100
|
| 24 |
100yw100-15-7.5
|
100
|
100
|
15
|
1440
|
7.5
|
67
|
qzd-7.5
|
100
|
| 25 |
100yw85-20-7.5
|
100
|
85
|
20
|
1400
|
7.5
|
68
|
qzd-7.5
|
100
|
| 26 |
100yw100-25-11
|
100
|
100
|
25
|
1460
|
11
|
65
|
jj1-11
|
100
|
| 27 |
100yw100-30-15
|
100
|
100
|
30
|
1470
|
15
|
66
|
jj1-26
|
100
|
| 28 |
100yw100-35-18.5
|
100
|
100
|
35
|
1460
|
18.5
|
65
|
jj1-18.5
|
100
|
| 29 |
125yw130-15-11
|
125
|
130
|
15
|
1460
|
11
|
62
|
jj1-11
|
100
|
| 30 |
125yw130-25-15
|
125
|
130
|
20
|
1440
|
15
|
63
|
jj1-15
|
125
|
| 31 |
150yw145-6-7.5
|
150
|
145
|
6
|
1470
|
7.5
|
63
|
qzd7.5
|
125
|
| 32 |
150yw180-15-15
|
150
|
180
|
15
|
1470
|
15
|
65
|
jj1-15
|
150
|
| 33 |
150yw180-20-18.5
|
150
|
180
|
20
|
1470
|
18.5
|
75
|
jj1-18.5
|
150
|
| 34 |
150yw180-25-22
|
150
|
180
|
25
|
1470
|
22
|
76
|
jj1-22
|
150
|
| 35 |
150yw130-30-22
|
150
|
130
|
30
|
1470
|
22
|
75
|
jj1-22
|
150
|
| 36 |
150yw180-30-30
|
150
|
180
|
30
|
970
|
30
|
73
|
jj1-30
|
150
|
| 37 |
150yw200-30-37
|
150
|
200
|
30
|
970
|
37
|
70
|
jj1-37
|
150
|
| 38 |
200yw300-7-11
|
200
|
300
|
7
|
1470
|
11
|
73
|
jj1-11
|
150
|
| 39 |
200yw250-11-15
|
200
|
250
|
11
|
1470
|
15
|
74
|
jj1-15
|
200
|
| 40 |
200yw400-10-22
|
200
|
400
|
10
|
1470
|
22
|
76
|
jj1-22
|
200
|
| 41 |
200yw400-13-30
|
200
|
400
|
13
|
1470
|
30
|
73
|
jj1-30
|
200
|
| 42 |
200yw250-11-15
|
200
|
250
|
15
|
1470
|
18.5
|
72
|
jj1-18.5
|
200
|
| 43 |
200yw300-15-22
|
200
|
300
|
15
|
1470
|
22
|
73
|
jj1-22
|
200
|
| 44 |
200yw250-22-30
|
200
|
250
|
22
|
1470
|
30
|
71
|
jj1-30
|
200
|
| 45 |
200yw350-25-37
|
200
|
350
|
25
|
1470
|
37
|
75
|
jj1-37
|
200
|
| 46 |
200yw400-30-55
|
200
|
400
|
30
|
1480
|
55
|
70
|
jj1-55
|
200
|
| 47 |
250yw600-9-30
|
250
|
600
|
9
|
980
|
30
|
74
|
jj1-30
|
250
|
| 48 |
250yw600-12-37
|
250
|
600
|
12
|
1480
|
37
|
78
|
jj1-37
|
250
|
| 49 |
250yw600-15-45
|
250
|
600
|
15
|
1480
|
45
|
75
|
jj1-45
|
250
|
| 50 |
250yw600-20-55
|
250
|
600
|
20
|
1480
|
55
|
73
|
jj1-55
|
250
|
| 51 |
250yw600-25-75
|
250
|
600
|
25
|
1480
|
75
|
73
|
jj1-75
|
250
|
| 52 |
300yw800-12-45
|
300
|
800
|
12
|
1480
|
45
|
76
|
jj1-45
|
300
|
| 53 |
300yw500-15-45
|
300
|
500
|
15
|
980
|
45
|
70
|
jj1-45
|
300
|
| 54 |
300yw800-15-55
|
300
|
800
|
15
|
980
|
55
|
73
|
jj1-55
|
300
|
| 55 |
300yw600-20-55
|
300
|
600
|
20
|
980
|
55
|
75
|
jj1-55
|
300
|
| 56 |
300yw800-20-75
|
300
|
800
|
20
|
980
|
75
|
78
|
jj1-75
|
300
|
| 57 |
300yw950-20-90
|
300
|
950
|
20
|
980
|
90
|
80
|
jj1-90
|
300
|
| 58 |
300yw1000-25-110
|
300
|
1000
|
25
|
980
|
110
|
82
|
jj1-110
|
300
|
| 59 |
300yw1100-10-55
|
300
|
1100
|
10
|
980
|
55
|
84.5
|
jj1-55
|
300
|
| 60 |
350yw1500-15-90
|
350
|
1500
|
15
|
980
|
90
|
83.1
|
jj1-90
|
350
|
| 61 |
350yw1200-18-90
|
350
|
1200
|
18
|
980
|
90
|
83.2
|
jj1-90
|
350
|
| 62 |
350yw1100-28-132
|
350
|
1100
|
28
|
740
|
132
|
78.5
|
jj1-132
|
350
|
| 63 |
350yw1000-36-160
|
350
|
1000
|
36
|
740
|
160
|
82.1
|
jj1-160
|
350
|
