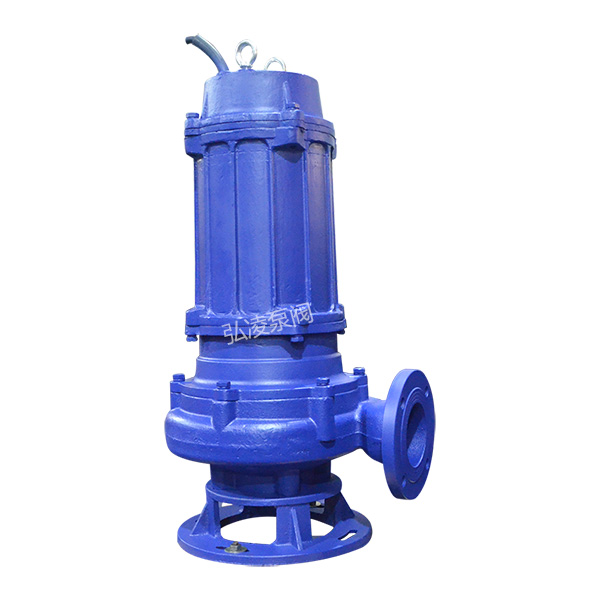

潛水式無堵塞排汙泵

產品概述:

QW(WQ)型無堵塞潛水排汙泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研製成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控製等特點。在排送固體顆粒和長纖維垃圾方麵，具有獨特效果。該係列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似於一截麵大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

產品特點:

1．采用獨特的單片或雙葉片葉輪結構，大大提高了汙物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。

2．機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。

3．整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。

4．該泵密封油室內設置有高精度抗幹擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。

5．可根據用戶需要配備全自動控製櫃，對泵的漏水、漏電過載及超溫等進行自動保護，提高了產品的安全性與可靠性

6．浮球開關可以根據所需液位變化，自動控製泵的起動與停止，不需專人看管，使用極為方便。     7．QW(WQ)係列潛水排汙泵可根據用戶需要配備雙導軌自動耦合安裝係統，它給安裝、維修帶來更大方便，人可不必為此而進入汙水坑。

8．能夠在全揚程內使用，而保證電機不會過載。
9．有兩種不同的安裝方式，固定式自動耦合安裝係統、移動式自由安裝係統。

主要用途:

適用於化工、石油、製藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市汙水處理廠排水係統、市政工程、建築工地等行業輸送帶顆粒的汙水、汙物，也司用於抽送清水及帶腐蝕性介質。

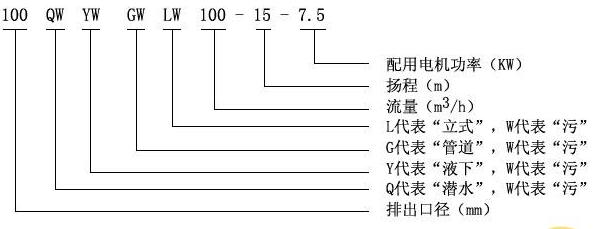

型號意義:

使用方法及注意事項

1.泵使用前應仔細檢査電纜有否損壞，緊固件是否鬆動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。

2.用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低於2兆歐，否則應對電機定子繞組進行幹燥處理，幹燥處理的溫度不允許超過120℃。

3.該係列泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進(偏離泵出水口，其連線應平行於泵出水口的)兩個吊環螺釘或起吊板中上下起吊電泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿進兩個吊環上下起吊電泵，注意切不能將電纜當作繩索使用，以免發生危險。

4.泵接通後的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，隻需將電纜線中的任何二根線對調一下接線位置即可。

5.電泵的機殼地線必須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝、人下水做?~或移動，以防萬一電泵漏電而發生意外事故。

6.電泵在無特殊情況必須配備全自動水泵控製櫃，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。

7.不得將電泵長期處於低揚程狀態下運行（一般使用揚程不得低於額定揚程的60%)，好能控製在建議使用揚程範圍以內，以防電泵因超載而燒壞電機。

8.無自循環冷卻裝置的泵嚴禁整體露出水麵長期運行，以防電泵過熱損壞。

維護保養

1.電泵應有專人管理與使用，井定期檢査電泵繞組與機殼之間的絕緣電阻是否正常。

2.每次使用特別是用於較稠較粘的漿液後，應將電泵放入清水中運轉數分鍾，防止泵內留下沉積物，保證電泵的清潔。

3，電泵如長時間不用時應將電泵從水中取出，不要長期浸泡在水中，以減少電機定子繞組受潮的機會，增加電泵的使用壽命。 ^

4.在常規狀態下泵每使用300-500小時後應加注或更換油室中機油（10-?30號機油）使機械密封保持良好的潤滑狀態，提高機械密封的使用壽命。

5，電泵拆卸、維修後，機殼組件必須經0.2MPa氣密試驗檢査，以確保電機密封可靠。

6，葉輪和泵體之間的密封環具有密封功能，如密封損壞將直接影響到泵的性能，必要時應更換。

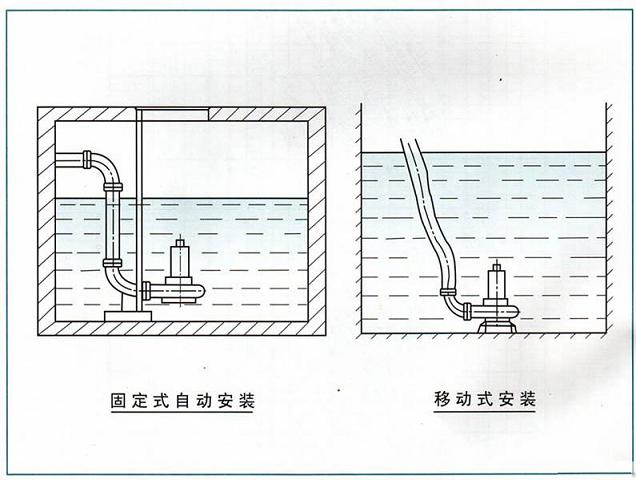

安裝係統說明

1.自動耦合裝置係統

適用於長期固定的使用場合，具有安裝快捷，檢測、維修方便等優點.該係統使用特製的底座，固定在汙水坑的底部，與出水管連結好，在池頂安裝好配套的支承塊，用導杆使二者相連.水泵與特定支架連結好.沿導杆下滑到達底座，與其自動耦合、密封、密封，而提升時則自動脫落。

2，移動式安裝係統

它以支架支承,接上出水軟管即可工作，這種方式主要應用於救急或維修施式的需要。

故障與排除
